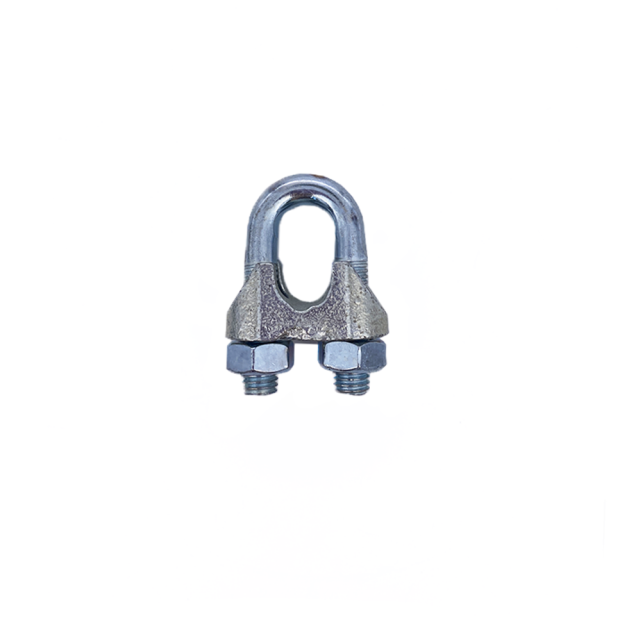

Bügel-Kabelklemme – verzinkter Stahl

Diamètre de câble : 16mm

1,50 €

Die Seilklemme kann für Drahtseile, kunststoffummantelte Drahtseile, Edelstahlseile und alle Arten von Seilen verwendet werden. Mit ihr können Sie ein Seil mit einer Öse abschließen, mit oder ohne Kausche aus Metall.

Wie wählt man die richtige Größe der Seilklemme?

Beispiel: Für ein Seil mit 22 mm Durchmesser wählen Sie die Seilklemme mit 22 mm.

Maximaler Seil-/Kabeldurchmesser	Öffnung	Höhe	Breite
Ø 5 mm	6 mm	23 mm	20 mm
Ø 11 mm	11 mm	46 mm	34 mm
Ø 14 mm	14 mm	58 mm	42 mm
Ø 16 mm	18 mm	64 mm	49 mm
Ø 22 mm	24 mm	82 mm	61 mm
Ø 26 mm	31 mm	94 mm	68 mm
Ø 30 mm	33 mm	106 mm	74 mm
Ø 34 mm	37 mm	110 mm	79 mm
Ø 40 mm	43 mm	136 mm	90 mm

Glossar

Der Bügel ist die Seite der Seilklemme mit den beiden Muttern.
„Tragendes Seilende“: Das ist der Seilabschnitt vor der Biegung, an dem die größte Spannung wirkt.
„Loser Seilabschnitt“: Das ist das Seilende nach der Biegung (Seilende), das keiner Spannung ausgesetzt ist.

Baisser les deux écrous, sans les retirer complètement.
Faire revenir le bout de corde sur lui-même, en prévoyant un retour suffisant pour positionner deux serre-câbles.
Insérer la corde et son retour dans le serre-câble.
Afin de sécuriser vos attaches, il y a un sens à respecter pour la mise en place des serre-câbles.
La semelle du serre-câble (côté des deux écrous) doit prendre le brin actif (ou brin tirant). Le brin mort doit être placé de l'autre côté.
Le 1er serre-câble va permettre de réaliser un "œil" avec la corde. Il doit être au plus près de l'œil (avec ou sans cosse).
Mettre au moins deux serre-câbles par fin de corde, en respectant un écart des deux serre-câbles de +/- 8 fois le diamètre de la corde.
Bien serrer les écrous.
